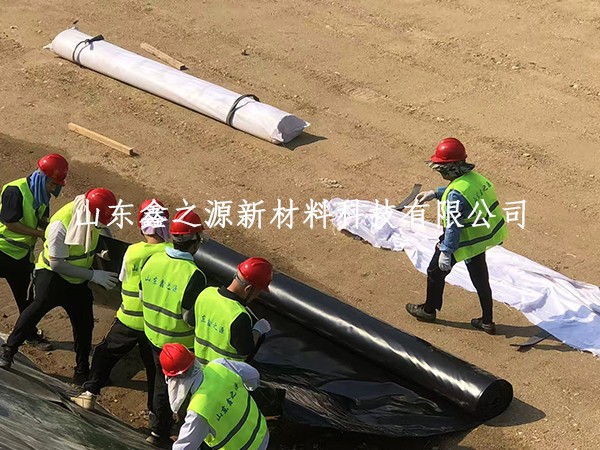

垃圾填埋場防滲土工膜是防止污染物滲漏的關(guān)鍵屏障，而焊接質(zhì)量直接決定防滲系統(tǒng)的有效性。本文總結(jié) 5 個現(xiàn)場焊接核心要求，助你快速掌握施工要點，避免滲漏隱患。

一、焊接前的 “體檢” 準備

焊接施工前必須完成三項檢查：

材料檢查：核對土工膜型號規(guī)格，表面不得有劃痕、孔洞，材料質(zhì)保文件需齊全。

設(shè)備調(diào)試：焊接機溫度、速度、壓力參數(shù)按膜材特性調(diào)試，提前進行試焊，確保焊縫熔合均勻。

場地清理：焊接面需干燥潔凈，不得殘留泥土、砂石等雜物，避免影響焊接效果。

二、關(guān)鍵焊接參數(shù)設(shè)定

焊接參數(shù)需嚴格控制：

溫度：根據(jù)膜材厚度與材質(zhì)，熱熔焊接溫度控制在 200-350℃，過高易燒焦，過低會虛焊。

速度：焊接速度保持 0.5-1.5m/min，速度過快易導(dǎo)致焊接不充分。

壓力：施加適當壓力保證焊縫密實，避免出現(xiàn)氣泡、褶皺。

三、規(guī)范焊接操作流程

現(xiàn)場焊接需遵循標準步驟：

搭接處理：膜材搭接寬度不小于 10cm，保證焊接有效面積。

焊縫處理：采用雙軌熱熔焊接，形成兩條獨立密封焊縫和檢測空腔，便于后期真空檢測。

邊角處理：對轉(zhuǎn)角、管道接口等特殊部位，需用熱風(fēng)焊槍進行加強焊接，確保無縫銜接。

四、即時質(zhì)量檢測要點

每完成一段焊接，必須進行雙重檢測：

目測檢查：焊縫表面平整無漏焊、燙損，無明顯褶皺、氣泡。

真空檢測：對焊縫空腔施加負壓，壓力達到 25kPa 后保壓 30 秒，無氣壓下降視為合格。

五、極端天氣應(yīng)對措施

惡劣天氣下需調(diào)整施工方案：

雨天：停止焊接作業(yè)，已焊接區(qū)域用防雨布覆蓋。

高溫：避開正午時段，采取遮陽措施防止膜材軟化變形。

低溫：采用預(yù)熱處理，焊接后覆蓋保溫材料，防止冷脆。

做好防滲土工膜現(xiàn)場焊接，不僅是技術(shù)活，更是保障環(huán)境安全的責(zé)任。嚴格落實以上要求，才能筑牢垃圾填埋場的防滲防線，守護地下水資源安全。

以上從多方面闡述了垃圾填埋場防滲土工膜焊接要求。若你對某部分想深入了解，或還有其他補充需求，隨時和我說。
